上周我们发布了Apollo开放平台9.0版本，为大家的学习和开发带来了新的体验。本节课我们将对planning模块的升级，进行详细的解读。Planning 模块框架比较复杂，代码量多，为了方便用户学习和上手，并能快速根据自己的需求开发扩展功能，planning 在框架上进行了一些调整，具体有如下内容：

• 统一的对外接口：升级后 pnc 的接口统一封装在 external_command 模块处理，隔离了上层业务调用和 PNC 模块的接口变化。
• 分级参数配置机制：划分全局参数和局部参数，局部参数放在插件中独立管理，便于开发者查询和修改。
• 全新插件扩展机制：将 scenario，task 和 traffic rules 插件化，便于用户独立开发部署自己的插件，通过配置流程来启动运行插件。

统一的对外接口

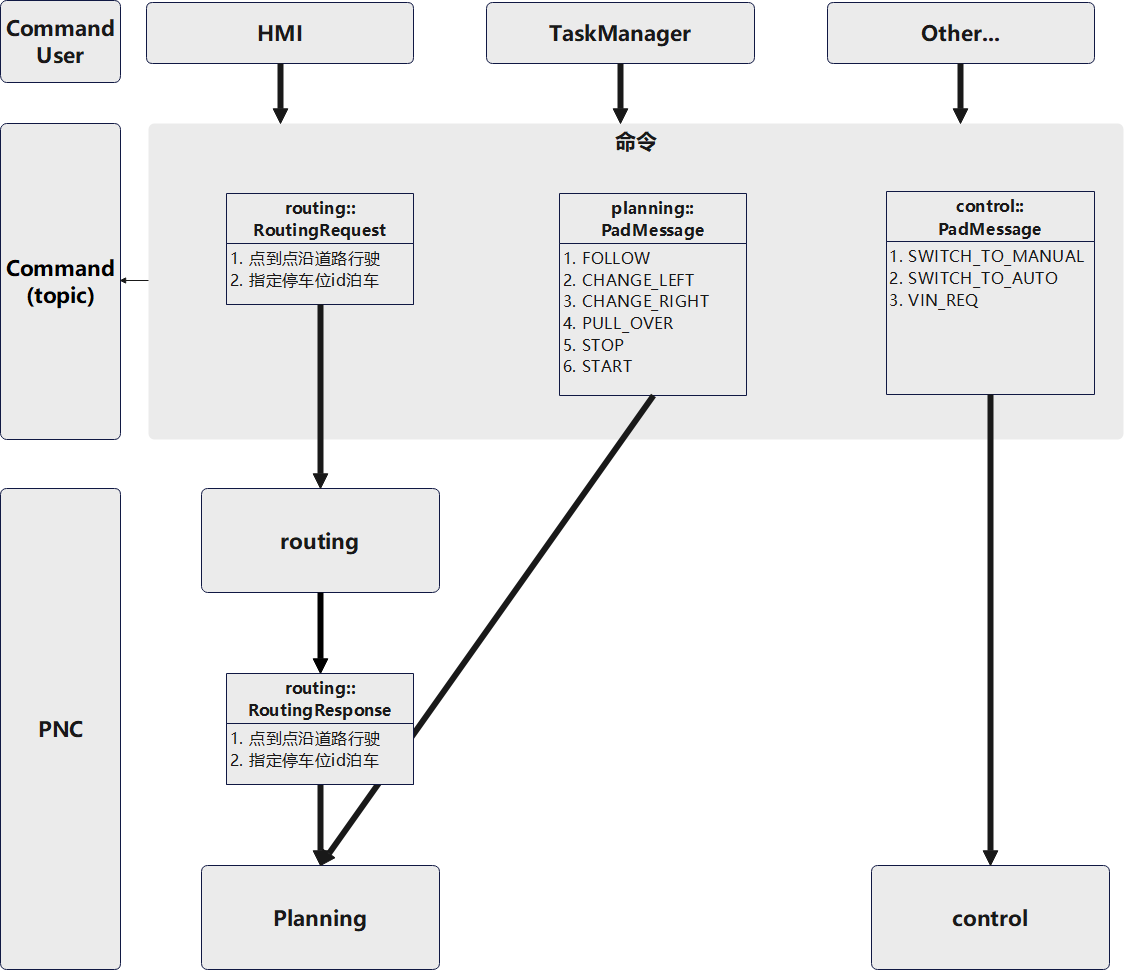

apollo原来的接口是通过topic发送，接口命令直接分发到PNC的各个模块，数据流如下图所示：

在9.0版本中对这些接口进行了优化和升级：

• 接口统一封装，增加了接口处理层external_command，隔离了业务层和PNC内部模块，两者中某个接口发生变化时不影响另外一个
• 调用接口时，用户不需要关心命令发送给哪个模块，在external_command模块中可以统一查找所有支持的命令列表。
• 改用cyber中service-client机制调用，用户可以通过client查询当前任务的执行状态。
• 对常用导航命令RoutingRequest做了精简：
• 原来的RoutingRequest需要查询地图，找到路由点和终点最近的车道，并得到在车道上对应的投影点；精简后的命令只需要给出坐标和朝向即可。
• 发送导航命令不再需要发送车辆当前的位置作为起点位置，PNC会自动获取并处理起点位置。
• 支持用户灵活扩展自己的命令，如清扫车添加打开盘刷的命令等

升级后的命令数据流程如下图：

命令升级后兼容旧的功能接口，对照关系如下表所示：

例如，当用户希望发送一个点到点行驶的命令时，按照以下步骤进行即可：

1. 创建发送命令请求的cyber::Client

// 注册Node节点，节点名称用户自己定义
std::shared_ptr<apollo::cyber::Node> node = apollo::cyber::CreateNode("my_node");
// 注册client发送Command命令，Client为模板类，模板第一个参数是发送的命令类型，第二个参数类型固定，为planning模块反馈的任务执行状态类型
apollo::cyber::Client<apollo::external_command::LaneFollowCommand, apollo::external_command::CommandStatus>> client =
    std::shared_ptr<node_->CreateClient<apollo::external_command::LaneFollowCommand, CommandStatus>("/apollo/external_command/lane_follow");

1. 生成命令数据

auto command = std::make_shared<apollo::external_command::LaneFollowCommand>();
// 填充命令header信息，第一个参数为当前运行的模块名称，用户自定义
apollo::common::util::FillHeader("my_module", command.get());
command->set_command_id(1)；
// 设置LaneFollow的终点坐标，在此给定终点坐标位姿即可，不再需要从地图中查询终点附近车道的信息
command->mutable_end_pose()->set_x(10.0);
command->mutable_end_pose()->set_y(3.5);
command->mutable_end_pose()->set_heading(0.5);
// 设置巡航速度。不设定的情况下，会按照planning中配置的默认巡航速度行驶
command->set_target_speed(3.0);

1. 发送命令

auto response = client->SendRequest(command);
// 在此可以获得命令发送的结果
if(nullptr == response){
    std::cout <<"Command sending failed, please check the service is on!\n"<< std::endl;
}else{
    std::cout <<"******Finish sending command.******\n"<< std::endl;
}

从以上步骤可以看出，发送点到点行驶的命令时，用户需要发送的信息比原来简化了很多，并且可以获取命令接收的状态。

分级参数配置机制

planning中的配置参数量较大，入门调试时难度较高，用户想要修改的功能对应的参数不直观，并且不易快速定位需要修改的参数。针对这些问题，将参数分成全局变量和局部变量：

• 全局变量是多个算法或插件中共同使用的参数；
• 局部变量是专属于某个算法或插件的参数。如果用户需要调整某个插件的参数，直接在插件的目录中查找。

分级后的参数配置目录结构如下：

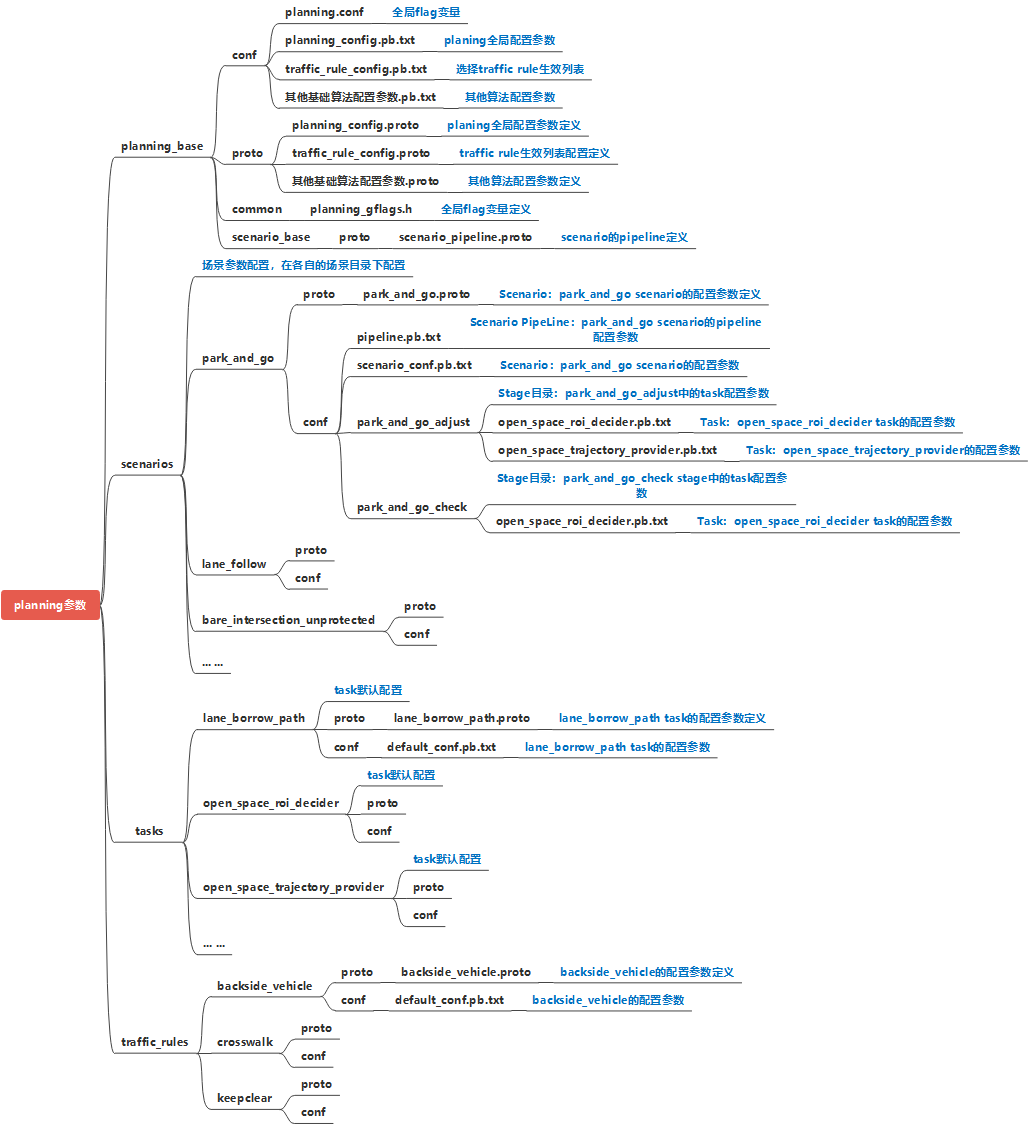

具体修改后主要参数的分布如下：

1. 全局配置参数：

1. 局部配置参数scenarios：

1. 局部配置参数tasks：

1. 局部配置参数traffic_rules：

总结来说，9.0版本对参数配置进行了以下升级：

• 添加对常用功能使用到的参数的说明文档，方便用户调试时查询。
• 参数的目录跟随作用范围和功能，这样对参数的定位更清晰和直观。
• 用户新增的插件所使用的参数，可以跟随插件进行发布和管理。

参数配置相关的云实验：Apollo规划之减速带配置仿真实践

全新插件扩展机制

插件是9.0版本中的支持用户灵活扩展新功能的一种方式，用户新扩展的插件符合父类程序接口规范，通过重新实现接口来增加新的功能。对planning模块进行扩展是通过插件的形式，通常有三种类型的插件：

• scenario：定义一种新的场景，在这个场景下使用特定的交通规则或行驶流程，例如新增左转待转场景，用于处理在有红绿灯路口的左转待转区的驾驶行为
• task：在scenario的处理过程，添加一些额外的处理，例如在ValetParkingScenario中，添加一个ReplanTask，用于在遇到障碍物时重新规划路径
• traffic rule：在运行scenario流程之前的处理，如添加一个在学校附近行驶时限制巡航速度的traffic rule

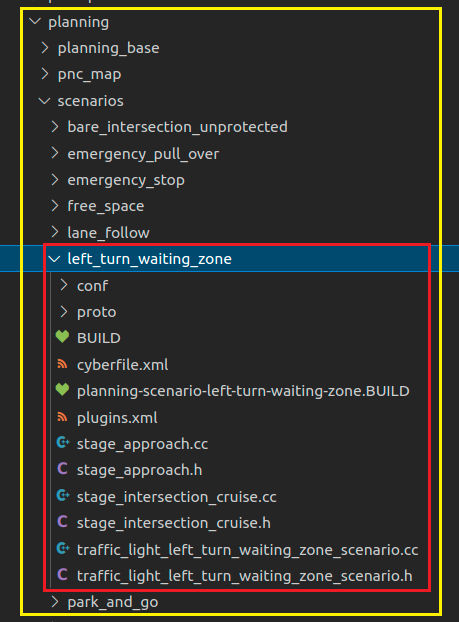

用户可以根据实际业务的需要，自定义添加自己的scenario，task或traffic rule。增加的插件在一个独立的包中，用户只需要实现插件的接口，以及配置是否要加载这个插件即可。例如用户新增左转待转场景插件，增加一个left_turn_waiting_zone包，在这个包中添加左转待转场景的实现代码，以及相关的工程文件，编译调试后发布即可。

需要运行这个场景时，在planning的配置文件中，添加这个场景的pipeline：

旧版本中没有使用插件的方式扩展，用户想新增一个scenario，流程比较繁琐，除了创建场景本身的源代码之外，还需要额外做以下改动：

• 修改原有的ScenaioType和StageType，新增场景类型
• 修改原有的ScenaioConfig，新增场景配置定义
• 在原有的场景配置文件中，新增新的场景配置参数
• 修改ScenarioManager类：
• 修改RegisterScenarios函数
• 修改CreateScenario函数
• 修改Observe函数
• 修改ScenarioDispatchNonLearning函数
• 修改SelectTrafficLightScenario函数
• 修改UpdatePlanningContextTrafficLightScenario函数
• 增加scenario_manager.cc对新场景的BUILD依赖
• 修改planning模块对新场景的BUILD依赖

由此可见，旧版本中的改动比较分散，修改的原则不容易记忆，新增场景的门槛比较高。使用9.0版本中插件的方式扩展场景时，只需要做以下修改即可：

• 使用工具模板创建scenario，实现新scenario的相关接口和业务代码
• 在配置文件planning_config.pb.txt文件的pipeline中，增加新的场景

升级后新增场景代码集中，容易掌握。此外用插件开发的模式还有以下好处：

• 用户根据自己的场景，使用包管理的方式，选择性下载安装自己需要的scenario，task，traffic rules即可。
• 用户新增的插件独立开发，编译，发布和运行。
• 用户新增了插件后，可以直接跟随apollo一起升级。
