基于Apollo 10.0的线控底盘CAN协议适配

本教程介绍了Apollo10.0系统与线控底盘适配的两种方法,其中重点介绍了如何根据Apollo的CAN接口协议对线控底盘进行改造,实现CAN协议适配的方法。

Apollo 10.0安装:https://apollo.baidu.com/community/article/1128

获取application-core代码:git clone https://github.com/ApolloAuto/application-core.git

一、线控底盘适配思路

1、自动驾驶实车构成

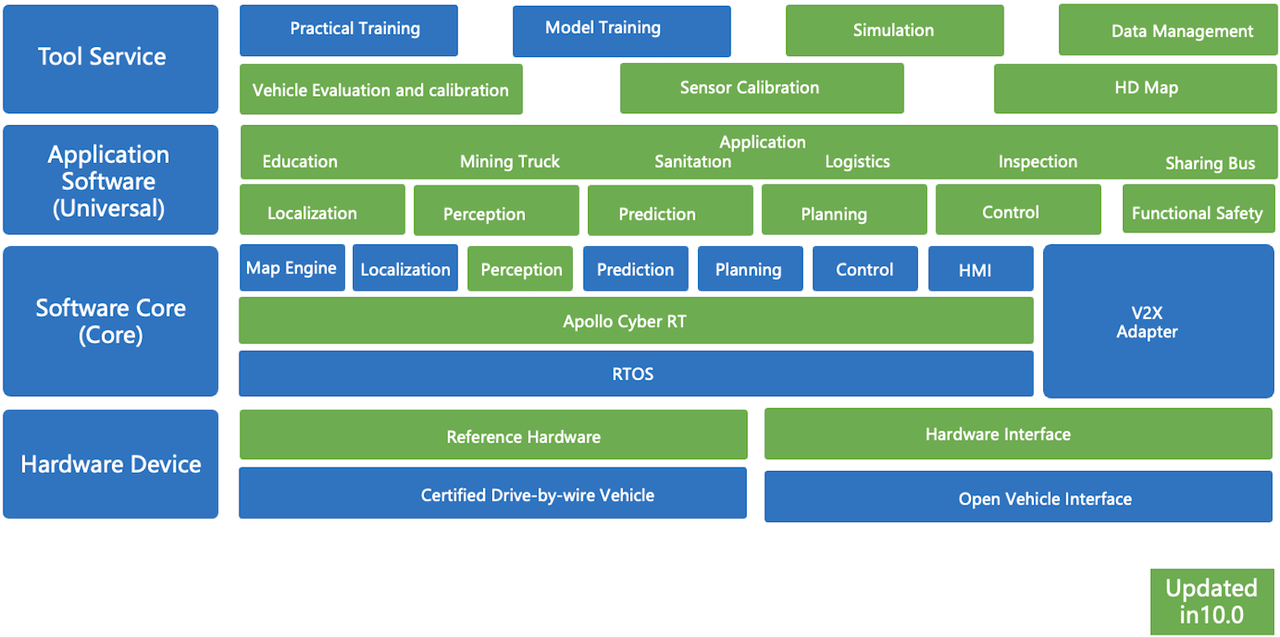

根据Apollo10.0的结构图,我们可以了解到自动驾驶包括硬件层、软件层、应用层和云服务四大模块,要实现实车的自动驾驶,我们需要分别了解已经应用这四个模块。

  • 硬件层:需要准备线控底盘、处理器以及传感器硬件,提供对应的硬件接口与Apollo系统适配;
  • 软件层(核心):通过Apollo的实时系统,运行自动驾驶的核心组件,包括地图引擎、定位、感知、预测、规划、控制、显示以及V2X等;
  • 应用层:使用Apollo软件层的能力,组合开发出不同场景的应用,例如教育、矿卡、共享巴士等;
  • 服务层:提供云服务等工具,实现底盘评测、外参标定、高精地图构建、仿真、模型训练等功能。

实车的硬件构成方面,自动驾驶实车设备需要一般需要包含有上图的器件,包括:汽车、处理器、IMU、GPS接收器、毫米波雷达、激光雷达、摄像头。如果要自己搭建一个适配Apollo实车,需要保证这些元器件都能够与Apollo系统进行通讯。

由于传感器精密度高,学员难以自己制作,可以挑选已经完成适配的传感器使用。

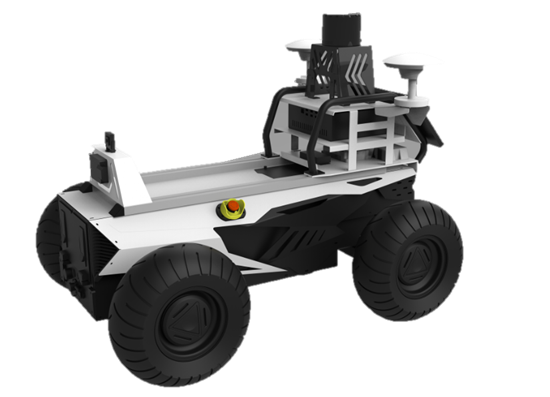

实车参考套件

如果评估在硬件的适配方面有较大困难的,也可以采购参考套件:

联系人:王老师 17322204491

2、Apollo系统与线控底盘的适配方法

方法一:修改CANBUS代码

Apollo中实际上默认提供了很多种类车型的CAN协议,包括林肯、gem,ge3,devkit等。可以参考这些车型的代码,根据已有的车辆CAN协议,编写代码。

这个方式需要涉及修改Apollo中的Canbus、Canbus_Vehicle、common_msgs和Cantrol模块的代码,需要对Apollo这部分代码有较为完整的理解。实车套件使用的是这种方式。

参考文档:https://apollo.baidu.com/community/Apollo-Homepage-Document?doc=BYFxAcGcC4HpYIbgPYBtXIHQCMEEsATAV0wGNkBbWA5UyRFdZWVBEAU0hFgoIH0adPgCY%2BADwCiAVnEAhAILiAnABZxEgOzK1Y%2BQA51M3ROUnJBsbK2WZo83IAi4%2BQDZ1F2Wb1vJS5bPFvPg0CAAYXKT1QpQAzGIIpBClkgGYEdhSXDL1SdmwUvT0NUMxQClQgA

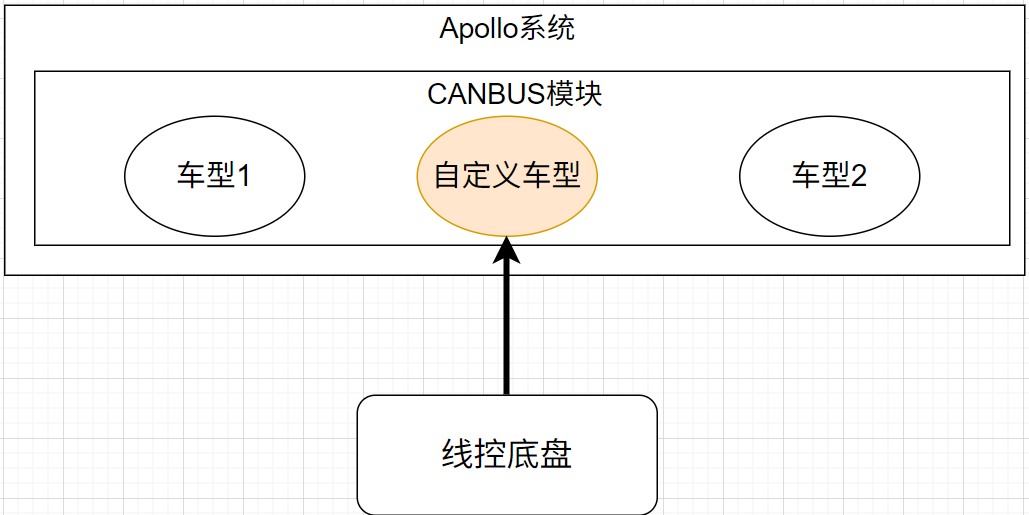

方法二:修改线控底盘协议

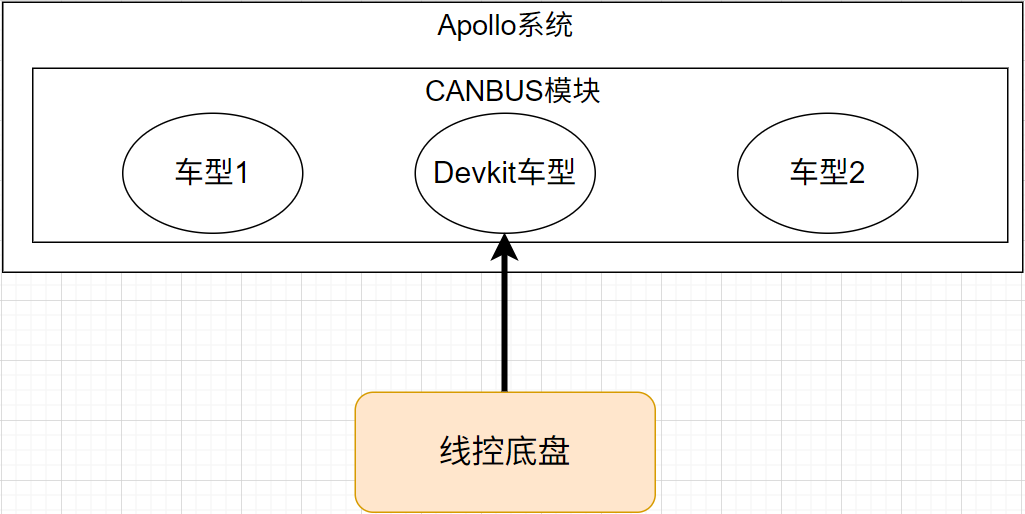

第二种方式是根据Apollo接口修改底盘,Apollo提供了Devkit车型的底盘CAN协议。将线控底盘的协议逻辑按照Devkit车型的CAN协议修改,就可以在不修改Apollo代码的情况下实现底盘的适配。

我们在此次培训中主要介绍的是这种方式,有很多学校都有自己制作小车的经验,应该可以通过这次培训理解并掌握线控底盘适配的方法。

3、系统及工具准备

系统:Ubuntu20.04 (Ubuntu18.04或者22.04应该都可以)

Apollo版本:Apollo10.0

软件:Vector CANdb++ (其他可以查看DBC文件的软件都行)、异或校验器

暂时无法在飞书文档外展示此内容

硬件:CAN收发模块 - canable 2.0

其他:apollo_demo.dbc


二、Apollo CAN接口介绍

1、CAN总线简介

CAN:Controller Area Network,控制局域网络,最早由德国 BOSCH(博世)开发,目前已经是国际标准(ISO 11898),是当前应用最广泛的现场总线之一。

CAN 总线使用两根线来连接各个单元:CAN_H 和 CAN_L,CAN 控制器通过判断这两根线上的电位差来得到总线电平,CAN 总线电平分为显性电平和隐性电平两种。显性电平表示逻辑“0”,此时 CAN_H 电平比 CAN_L 高,分别为 3.5V 和 1.5V,电位差为 2V。隐形电平表示逻辑“1”,此时 CAN_H 和 CAN_L 电压都为 2.5V 左右,电位差为 0V。CAN 总线就通过显性和隐形电平的变化来将具体的数据发送出去,如图所示:

Apollo CAN总线的速率默认设置为500k,发送周期为20ms。

2、DBC文件使用

DBC(Database CAN的缩写)是CAN网络数据库文件。这种文件格式由德国VECTOR公司制定,关于这种格式的了解可以参考规范文件《DBC File Format Document》,可以在附件中的链接获取。DBC文件可以定义CAN网络的节点(Network Node)、报文(Message)、信号(Signal),以及每个节点收发哪些报文,每个报文包含的信号,信号的位置等等。

DBC文件需要使用CAN DB++软件打开,下载地址:https://www.vector.com/se/en/download/candb-31-sp5/,安装完成后,可以看到Apollo_demo.dbc文件图标变化,如下图所示:

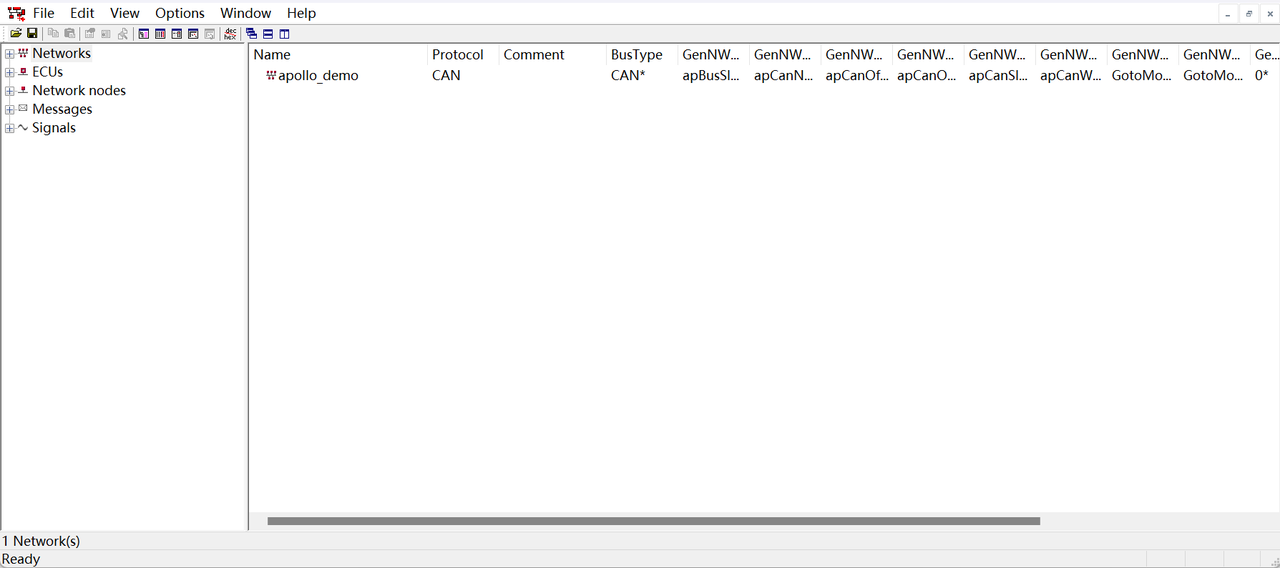

双击即可打开DBC文件:


重要概念:

Byte Order:CAN数据的字节序包含两种——MOTOROLA(大端序)、INTEL(小端序)。

  • 大端序中,高位字节存储在低地址位,低位字节存储在高地址端。例如,十六进制数值0x12345678在大端字节序中的存储形式为12 34 56 78。这种排列方式符合人类的阅读习惯,从左至右依次进入。
  • 小端序中,低位字节存储在内存的低地址端,而高位字节存储在高地址端。例如,十六进制数值0x12345678在小端字节序中的存储形式为78 56 34 12。小端模式在数据类型转换时效率较高,因为不需要调整字节内容。

Value Type:值类型包含signed、unsigned、IEEE Float、IEEE Double

<!--br {mso-data-placement:same-cell;}--> td {white-space:nowrap;border:0.5pt solid #dee0e3;font-size:10pt;font-style:normal;font-weight:normal;vertical-align:middle;word-break:normal;word-wrap:normal;}

类型

描述

Signed

有符号整型数据,范围:-2^{信号长度-1}~2^{信号长度-1}-1

Unsigned

无符号整型数据,范围:0~2^{信号长度}-1

IEEE Float

32位IEEE浮点数据,范围3.4*10^-38~3.4*10^38(有效数字7位)

IEEE Double

64位IEEE双精度型数据,范围:1.7*10^-308~1.7*10^308(有效数字15位)


Factor:因数,即传输信号值与实际信号值之间的倍率

Offset:偏移量,实际信号值 = 因数 * 传输信号值 + 偏移量

Unit:单位

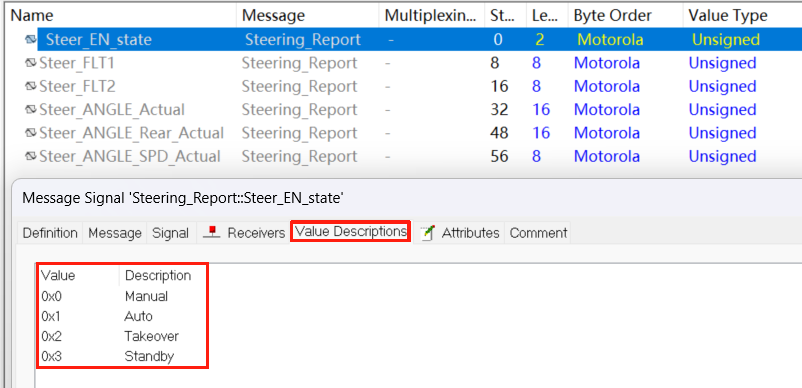

Value Descriptions:一般用于枚举类的定义,例如:

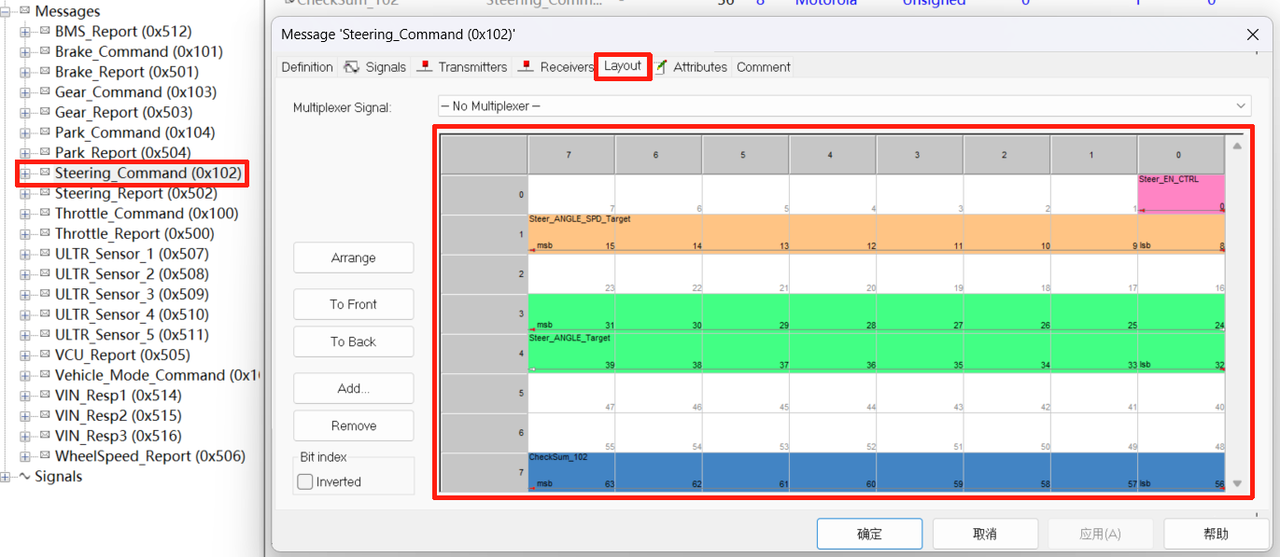

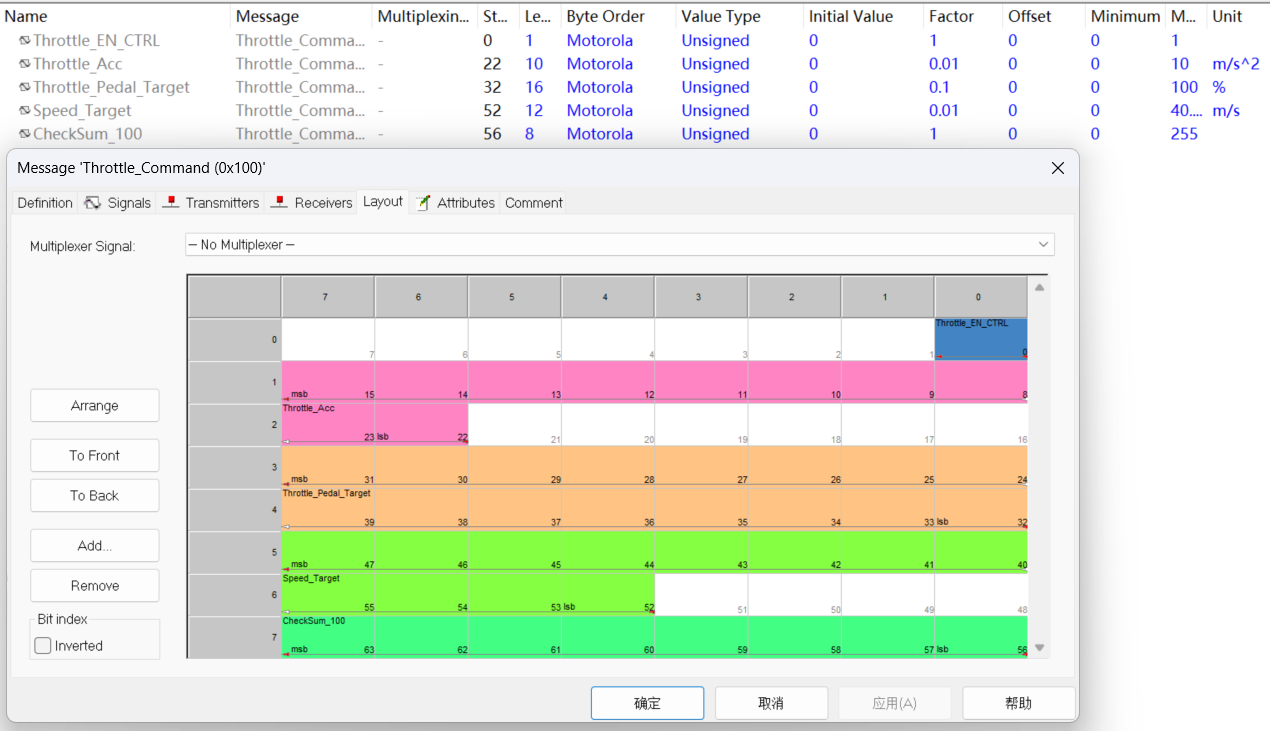

Layout视图:使用LAYOUT视图,可以通过可视化的方式看清楚报文的字节排序,例如有几个信号,每个信号占用的bit位置和数量。

3、CAN报文解析示例

  • 以油门控制指令(Throttle_Command)为例

例如需要发送以下控制指令:

油门使能、加速度为5.2m/s²、踏板值为25.3%,速度目标值为18m/s。

首先我们定义一个标准帧,Can_id为0x100,8个字节。

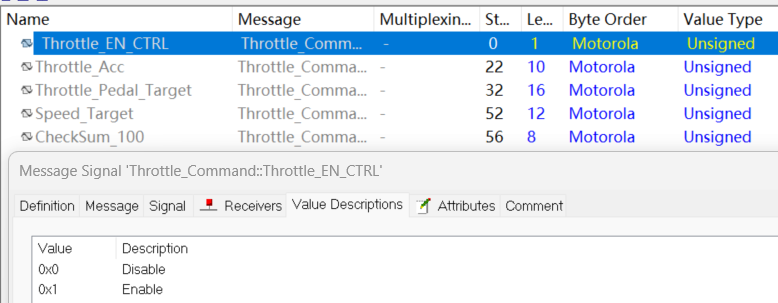

  • 查看Throttle_en_ctrl的ValueDescriptions,可知有两个枚举类型,0x00为不使能,0x00为使能。

第一个字节设置为0x01,使油门使能。

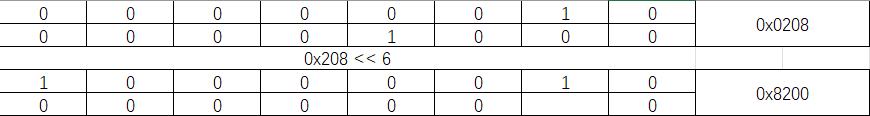

  • 加速度值为5.2,由于Factor为0.01,所以CAN传输的数值为5.2 / 0.01 = 520 = 0x208。但是需要注意的是,Throttle_Acc的起始位是22,而不是16。也就是说数据向左移了6位。CAN的传输值应该修改为0x208 << 6 = 0x8200。

第二、三字节设置为0x8200。

  • 油门踏板值为25.3%,由于Factor为0.1,所以CAN传输的数值为25.3 / 0.1 = 253 = 0x00FD。

第四、五字节设置为0x00FD。

  • 速度目标值为18m/s,由于Facator为0.01,所以CAN传输的数值为18 / 0.01 = 1800 = 0x0708。但是需要注意Speed_Target的起始位是52,而不是48,数据需要左移4位。CAN的传输值修改为0x0708 << 4 = 0x7080。

第六、七字节设置为0x7080。

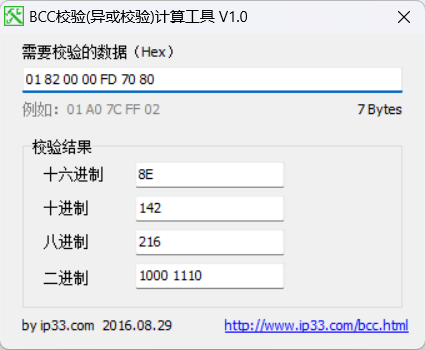

  • 最后为异或校验位,可以使用异或校验计算工具计算,得到异或校验值为0x8E

所以CAN的报文为 01 82 00 00 FD 70 80 8E。

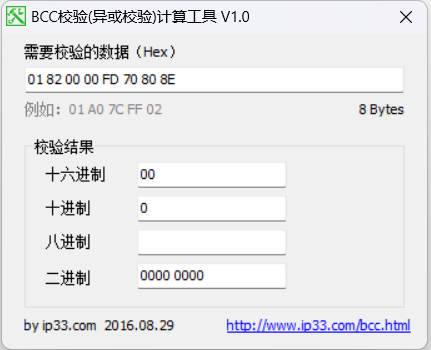

异或校验位用于快速检验传输的数据是否出现错误。在接收数据时可以检查是否8字节数据的异或校验结果是否为0来判断数据传输是否正确。

三、CAN接口适配测试

在示例中,我们将会创建一个新的车辆预设,并通过这个来使用devkit车型。

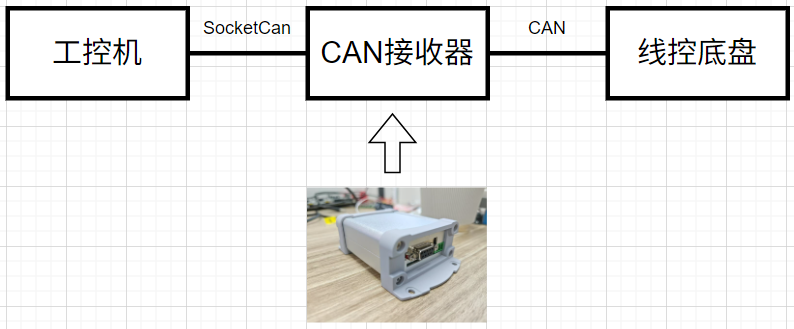

1、硬件连接拓扑

2、SocketCAN启动及测试

CAN接收器连接到电脑后,需要输入指令打开CAN0端口:

sudo ip link set can0 up type can bitrate 500000

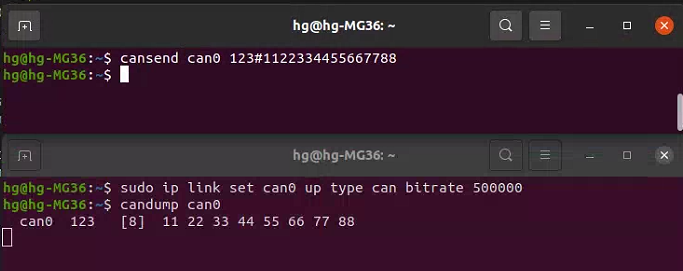

可以通过回环测试,验证CAN0是否启动正常启动:

candump can0
# 打开另外一个终端
cansend can0 123#1122334455667788

2、Apollo配置文件修改

(1)创建新的车辆预设

cd application-core/profiles
cp -r sample my_vehicle # 名字可以修改

(2)更新canbus配置文件

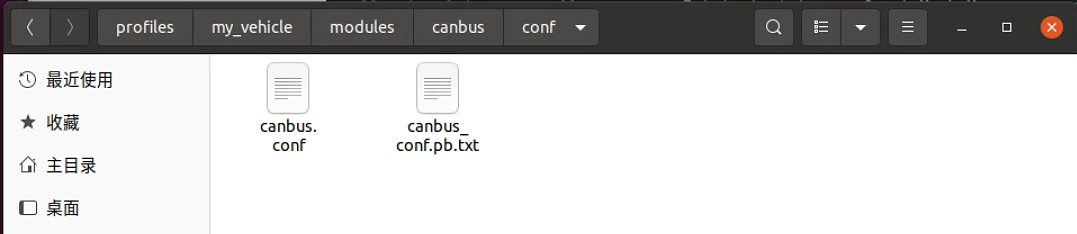

进入application-core/profiles/my_vehicle/modules/canbus/conf目录,

打开“canbus_conf.pb.txt”文件,并修改车型代码:DKIT

vehicle_parameter {
brand: DKIT # 修改车型代码
max_enable_fail_attempt: 5
driving_mode: COMPLETE_AUTO_DRIVE
}
can_card_parameter {
brand: SOCKET_CAN_RAW
type: PCI_CARD
channel_id: CHANNEL_ID_ZERO # 注意这个CAN通道ID
interface: NATIVE
}
enable_debug_mode: false
enable_receiver_log: false
enable_sender_log: false

打开“canbus.conf”文件,并修改第4-5行:

--flagfile=modules/common/data/global_flagfile.txt
--canbus_conf_file=modules/canbus/conf/canbus_conf.pb.txt
--load_vehicle_library=modules/canbus_vehicle/ch/libapollo_canbus_vehicle_devkit.so
--load_vehicle_class_name=DevkitVehicleFactory
--enable_chassis_detail_pub
--enable_chassis_detail_sender_pub
--chassis_debug_mode=true
--pad_msg_delay_interval=3
--control_period=0.01
--max_control_miss_num=10
--guardian_period=0.01
--max_guardian_miss_num=10
--use_control_cmd_check=true
--use_guardian_cmd_check=true
--noreceive_guardian
--estop_brake=30.0

3、CANBUS模块测试

Apollo的CANBUS模块会与线控底盘之间进行通讯,所以在启动CANBUS模块后,应该能够看到Apollo端向CAN接口。

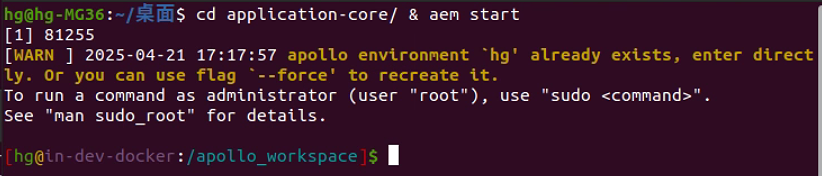

(1)进入到apollo容器中

cd application-core/ && aem start

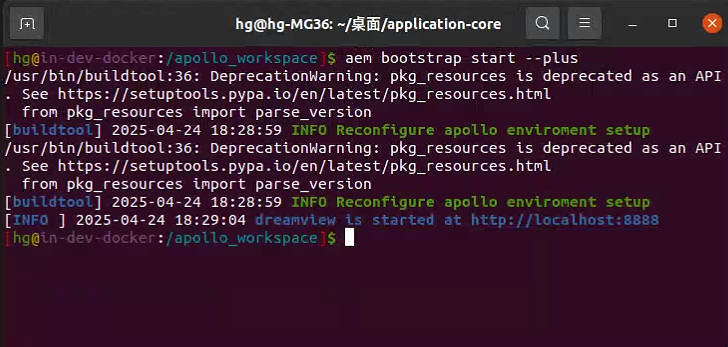

(2)运行DreamView+界面

(3)选择车辆预设

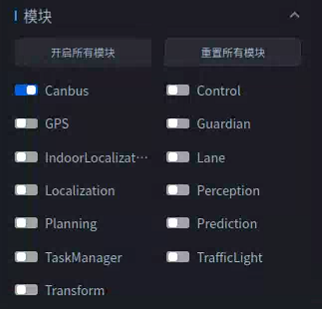

(4)运行CANBUS模块:

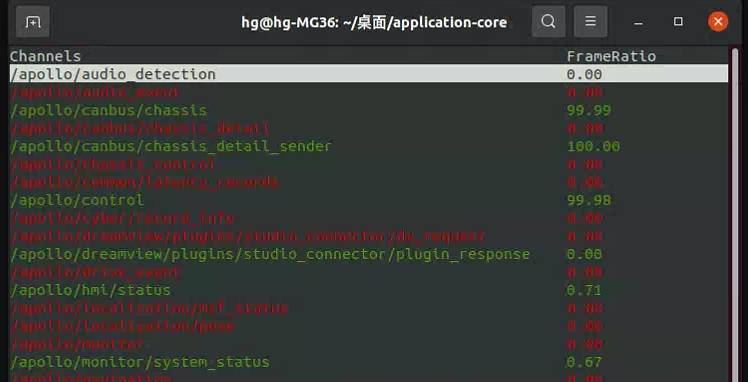

(5)使用cyber_monitor工具查看/apollo/canbus/chassis通道以及/apollo/canbus_detail_sender数据

4、数据的接收及解析测试

使用终端命令向can0发送报文数据,测试can报文是否被Apollo系统接受并解析:

(1)在启动CANBUS模块的情况下,打开终端,输入以下指令:

cansend can0 500#01000000C8000000

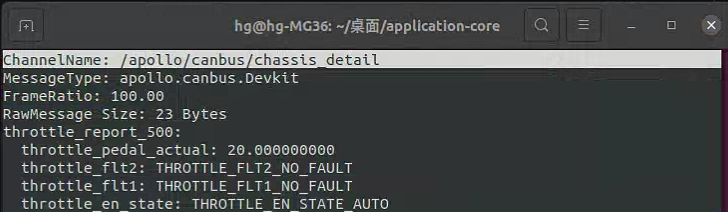

(2)使用cyber_monitor工具查看/apollo/canbus/chassis_detail通道

可以看到发送到CAN0的数据被正确解析,并且显示在通道中。

四、后续工作

线控底盘CAN协议适配完成后,后续还有一些可选的调优工作需要进行,可以根据实际需要去完成:

  • 根据接口测试验证表格,检查CAN通讯逻辑

暂时无法在飞书文档外展示此内容

  • 通过自动控制测评工具,标定底盘控制参数

暂时无法在飞书文档外展示此内容

动力学标定:https://apollo.baidu.com/community/Apollo-Homepage-Document?doc=BYFxAcGcC4HpYIbgPYBtXIHQCMEEsATAV0wGNkBbWA5UyRFdZWVBEAU0hFgoIH0adPgCY%2BADwCiAVnEAhAOziAgjMmqAHKoXiJAFjkAROQDEdisQE59YpepE6AbMoAM49eenKJ4i0p1bzFREHXXUAM1D5AgBGAmEwh2cEaPZhdXZ2KWSwhFIHUnkAZkxQClQgA

底盘标定:https://apollo.baidu.com/community/Apollo-Homepage-Document?doc=BYFxAcGcC4HpYIbgPYBtXIHQCMEEsATAV0wGNkBbWA5UyRFdZWVBEAU0hFgoIH0adPgCY%2BADwCiAVnEAhAOziAgjMmqAHKoXiJAFjkAROQDEdisQE59YpepE6AbMoAM49eenKJ4i0p1bzFT5nAEZ1ADNwgGZ5KMjhC2FdYVILbAdsYRD2eRyLcOcEZ1JMUApUIA

附件下载:
